经编双向土工格栅涂层工艺对拉伸性能的影响

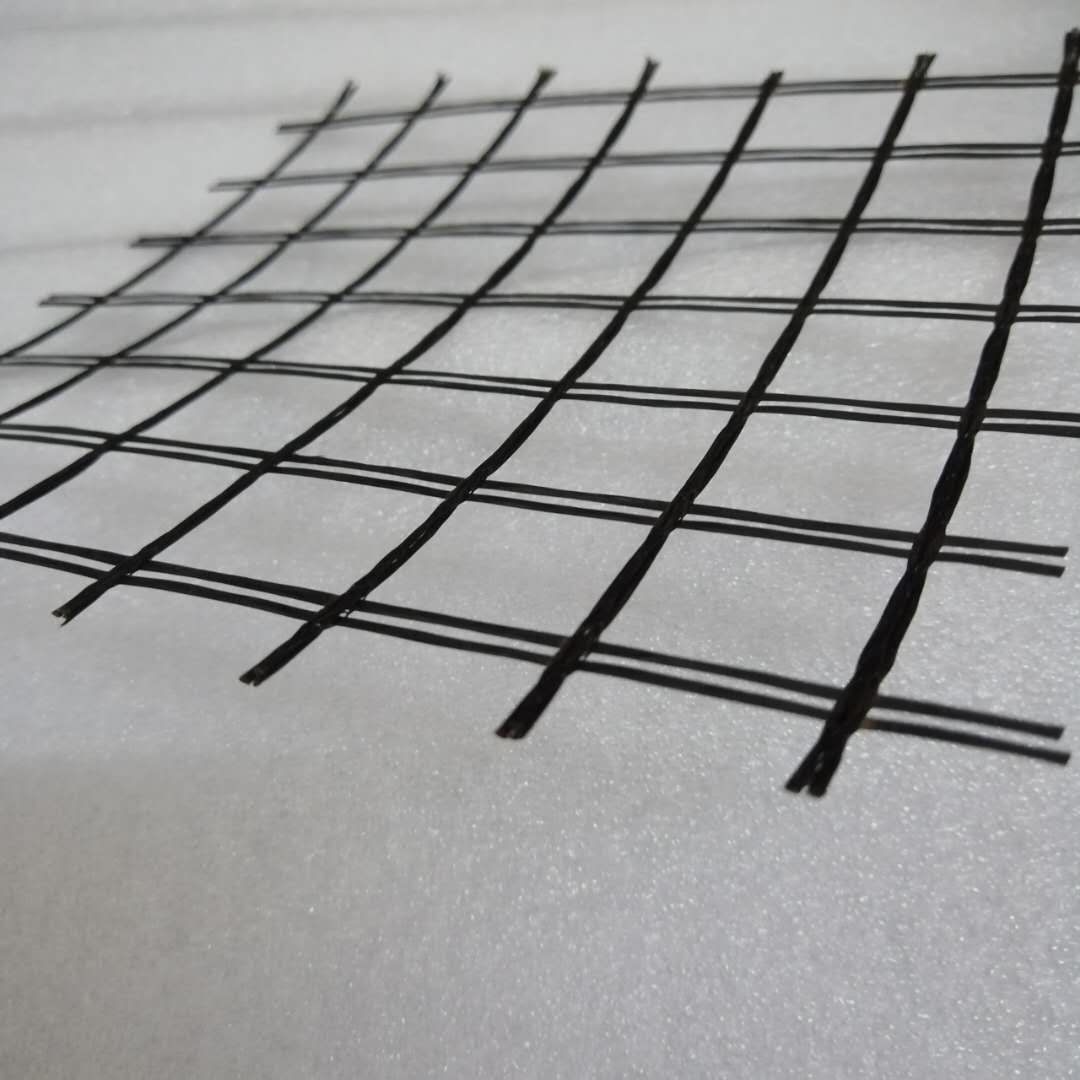

双向土工格栅是近几年发展起来 的一种新型的土工建筑材料。由于其优异的力学性能，被广泛地 应用于土木工程建设中,对地基、路基、河堤等的加固起到了非常好的作用 。

双向土工格栅的生产不同于传统 的塑料格 栅，其工 艺流程为：原料一整经一织造一后整理一检验 、包装入库 。涂层工艺对经编双向土工格栅拉伸性能 的影响 ，以利各生产企业对产品的进一步开发及合理选择后整理工艺参数 。

双向土工格栅的后整理工艺主要是进行聚氯乙烯的浸渍涂层处理并进行烘干。经编涤 纶土工格栅经过聚氯乙烯涂层处理后，织物变得比较硬挺，拉伸强度、结点强度提高 ，但模量有所下降。其次，其拉伸性能也发生了比较明显的变化

      经编双向土工格栅在涂层后，经向断裂强度比未涂层增加了11．4％，纬 向断裂强度增加了9．8％。涂层后 断裂强度的增加是因为聚氯 乙烯涂层剂塑化后，使双向纤维间的强度更趋于一致 ，增加了纤维受力的同时性，同时纤维间的摩擦力增加 。因此涂层对产品强度提高起到艮大的作用。

      经编双向土工格栅经涂层后，经向断裂伸长率比未涂层增加了46.3％，纬向断裂伸长率比原来增加55.0％：格栅经向在10％伸长时的强度比未涂层的格栅降低了18．3％，格栅纬 向在 10％伸长时的强度 比未涂层的格栅降低了24.0％。

      双向在涂层过程中处手较高的温度 (160~ ，大于双向的玻璃化温度) 下，作为高分子聚合物，涤纶 的拉 伸性能也发 生一定程度 的变化 。在较 高的温度下，双向分子链动 能增 加，导致有一 小部分 的分子链挣脱原来的束缚 ，改变了原来分子链排列整齐的结构，降低了纤维的取向度。双向纤维内部结构的变化，使其拉伸性能产生变化，涂层后断裂伸长率的显著增加和在 10％伸长时的强度降低就是这种结构变化的结果。从测试数据中还可以看到，涂层前后格栅经向 10％伸长的强度损失和延伸率变化都比纬向小。这是 由于在涂层过程中，格栅的经向始终受到拉伸力的作用，在高温下分子重新进行了排列；而纬向未受任何拉力，故衬纬纱纤维的分子排列没有经向有序。经过对涂层设备的改进，这一现象有明显改变。
